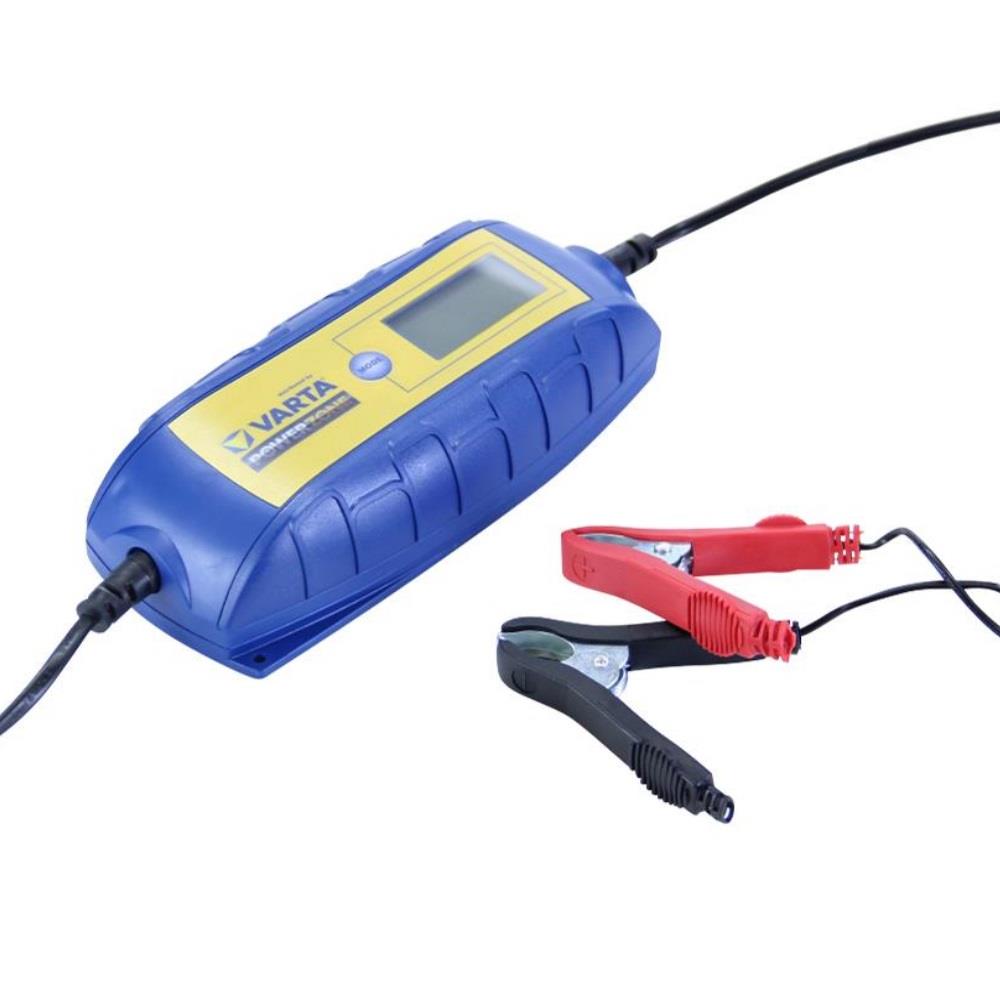

Varta Batterieladegerät Powerzone VPZ-LOAD 5000 6V/12V

VARTA POWERZONE Batterieladegerät 6V/12V VPZ-LOAD 5000

BESCHREIBUNG:
Das Ladegerät verfügt über eine fortschrittliche und effiziente Mikroprozessor-Laderegelung. Diese umfasst vollautomatische Diagnose-, Lade- und Wartungs-/ Ladeerhaltungsfunktionen. Ein Ausbau und/oder Abklemmen der zu ladenden Batterie vom Fahrzeug ist nicht erforderlich. Nach der manuellen Auswahl der Batterieladespannung, überprüft das Ladegerät automatisch den Batteriezustand und ermittelt hieraus die individuell erforderlichen weiteren Ladeschritte. Hierdurch wird eine optimale und schonende Ladung für die angeschlossene Batterie ermöglicht. Sofern die manuell eingestellte Batteriespannung nicht zutreffend ist, oder die Batterie als defekt erkannt wurde, unterbricht die Ladesteuerung automatisch den Ladevorgang und das Display zeigt die Fehlermeldung Err1. Durch die automatische Funktion „Ladeerhaltung“, kann das Ladegerät dauerhaft an der Batterie angeschlossen bleiben. Die Batterie wird hierdurch auf dem maximalen, alterungsbedingten Höchstladezustand gehalten.

TECHNISCHE DATEN:
- Netzwechselspannung: 220-240V / 50-60 Hz
- Netzstrom: 0,5A - 1A
- Umgebungstemperatur: -20°C bis +40°C (Ausgangsleistung wird bei hohen Temperaturen automatisch reduziert)
- Batterietypen: Bleisäure Batterien (wartungsfrei und offen, Ca/Ca), AGM, VRLA, GEL
- Batterie-Kapazitäten: von 2 AH bis 110 AH
- Ladestrom max: 6V -> 2.5A / 12V -> 5A
- Ladespannung max: 6V (Motorrad/Auto) -> 7.2V / 6V (Schneeflocke) -> 7.4V / 12V (Motorrad/Auto) -> 14.4V / 12V (Schneeflocke) -> 14.7V
- Rückentladestrom: < 0.72AH / Monat
- Welligkeit: 0.2V / 0.2A
- Abmessungen: 180 mm x 80 mm x 43 mm
- Isolationsklasse Gehäuse: IP 65

SICHERHEITSFUNKTIONEN:
Das Ladegerät ist mit umfangreichen Sicherheitsfunktionen ausgestattet, um Beschädigungen am Ladegerät selbst und der angeschlossenen Batterie sowie des Fahrzeugs zu vermeiden. Diese umfassen Schutz bei/gegen:

- Fehlanschluss (Polarität vertauscht)
- Kurzschluss
- Automatischer Ladeabbruch (defekte Batterie)
- Überspannung
- Überhitzung
- Funkenbildung
- Überladung

LADESTUFEN:
Die Ladegeräte verfügen über eine 7-stufige, Mikroprozessor gesteuerte Laderegelung. Die Ladestufen werden automatisch und dem Batteriezustand entsprechend angesteuert:

Hinweis: Die folgenden Werte beziehen sich auf eine 12 Volt Batterie! Bei 6 Volt Batterien, weichen diese Werte ab.

Stufe 1 – Diagnose
Das Ladegerät prüft die Verbindung zur angeschlossenen Batterie. Sofern die Polarität vertauscht wurde oder die gemessene Batteriespannung unter 0,5 Volt liegt, erscheint im Display die Anzeige Err1. Der Ladevorgang wird unmittelbar abgebrochen.

Stufe 2 – Vorladung
Das Ladegerät lädt mit begrenztem Konstantstrom die Batterie an, bis eine Spannung von 12 Volt erreicht wird.

Stufe 3 – SoftStart
Das Ladegerät erhöht kontrolliert die Ladestromstärke, welche bei einer gemessenen Spannung von 12,8 Volt ihr Maximum erreicht.

Stufe 4 – Hauptladephase
Die zur Verfügung gestellte Stromstärke wird analog zur ansteigenden Spannung in drei Stufen reduziert. Diese Phase endet mit dem Erreichen einer Ladespannung von 14,6 Volt.

Stufe 5 – Sättigungsladung
Der zur Verfügung gestellte Ladestrom wird auf max. 300 mA begrenzt. Gleichzeitig wird die Ladespannung bei 14,6 Volt gehalten.

Stufe 6 – Ruhe / Überwachungsphase
Das Ladegerät beendet den Ladevorgang und überwacht kontinuierlich die Batteriespannung. Wird, bedingt durch die Selbstentladung der Batterie, wieder eine Spannung von 12,8 Volt erreicht, beginnt die Dauerladeerhaltung.

Stufe 7 – Dauerladeerhaltung
Ist die Spannung der Batterie auf 12,8 Volt gefallen, wird der Ladezyklus in Stufe 1 erneut begonnen. Diese Trainingsphase wird in Abhängigkeit der Selbstentladung der Batterie (Spannungsuntergrenze 12,8 Volt) beliebig oft wiederholt, bis das Ladegerät von der Batterie getrennt wird.

LIEFERUMFANG:

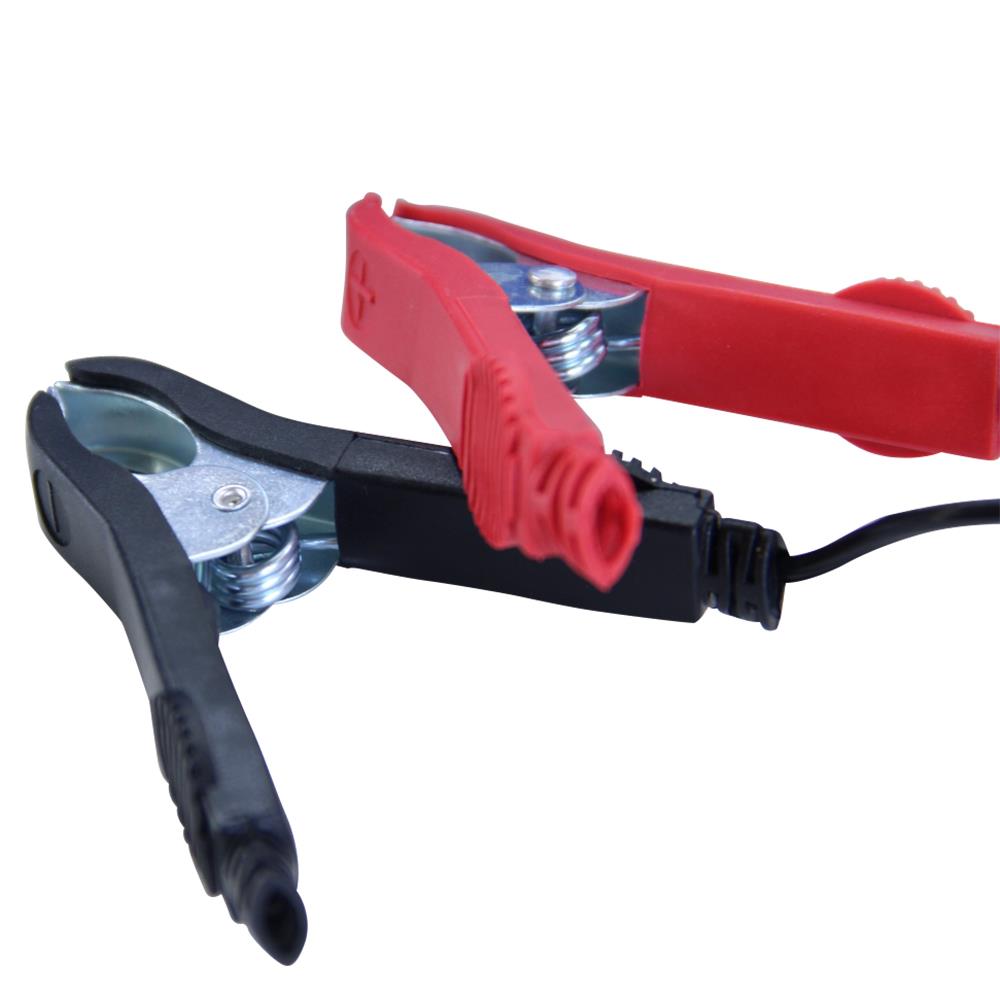

✔ Varta Powerzone Ladegerät inkl. Netzkabel und Polanschlusskabel, Bedienungsanleitung
